Logische techniek

De techniek is de logische 0 of 1.

Een logische 0 is   0 Volt gelijkspanning.

Een logische 1 is 12 Volt gelijkspanning.

( 0 Volt en 12 Volt als voorbeeld )



Denk aan een batterij met schakelaar en lampje.


Er zijn twee mogelijkheden :

De schakelaar is open, het lampje is uit.
Dat is de logische 0.


De schakelaar is dicht, het lampje is aan.
Dat is de logische 1.


Een sein heeft twee mogelijkheden :

Een rood of groen signaal.
(we nemen alleen seinen met een rood en groen lampje)

Een wissel heeft twee mogelijkheden :

De boog of rechtdoor positie.


Een relais heeft twee mogelijkheden :

In rust of is "op"


Een sein kunnen we bedienen met een schakelaar
( of met de computer ) en een relais. Als het sein op rood staat, kunt u de spanning van de rails voor het sein door middel van het relais afschakelen.

Als u MARKLIN HO wisselspanning gebruikt, dan heeft u voor de
bediening van een wissel een elektronica schakeling met relais nodig.

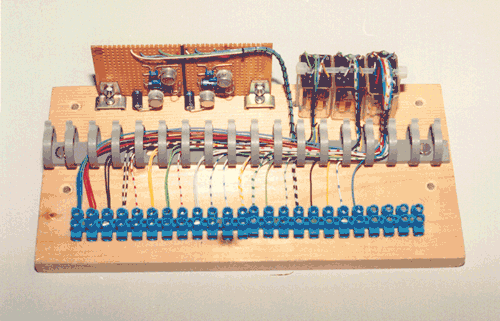

De elektronica schakeling met relais.

Hiermee is een MARKLIN wissel te besturen
met
een schakelaar of de outputcard.
