Invoerkaart


U kunt het systeem uitbreiden met een inputcard. (invoerkaart)

Aan een inputcard kunt u 8 schakelaars aansluiten, en de computer kan de stand van die schakelaars inlezen.

Met twe inputcards kunt u uiteraard 16 schakelaars inlezen.
(Het programma had u ingevoerd via het toetsenbord)

U bedient de seinen en wissels met schakelaars, de treinen rijden zoals u dat wilt, en de data wordt elektrisch binair ingevoerd in het geheugen van de computer.
Dan kunt de data op foppy disk schrijven.

Daarna kunt u de data weer inladen in het geheugen van de computer.
De computer kan de treinenloop, die door u is voorgedaan precies nadoen.

Het is een robot systeem, een keer voordoen hoe het moet, en de computer kan het zo vaak nadoen als u wilt.

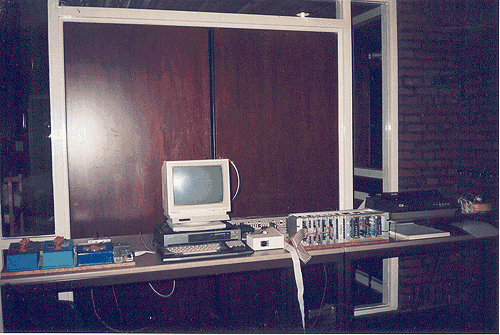

De apparatuur van links naar rechts.

Drie modelspoor wisselstroom transformators.
MSX computer met monitor.
Data transfer switch.
Draagraam met uniface cards en voedingen.
Printer.

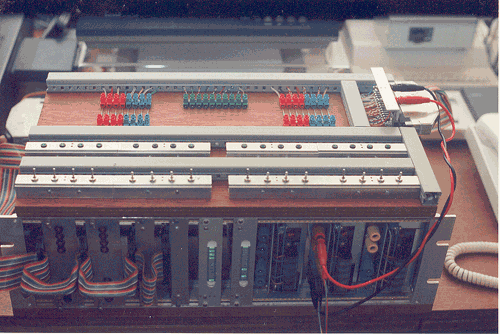

Het draagraam met apparatuur.
Van links naar rechts

Twee outputcards, twee inputcards (uniface)
Twee cards met relais en LED's.
Gelijkspannings voedingen.

Op het draagraam een schakel tableau met schakelaars
en LED's voor de elektrische binaire invoer.
